一、化學灌漿材料的理解及應用
化學灌漿(Chemical Grouting)產品屬一種液態樹脂類化學材料,總體屬于熱固性高分子材料一類。雖然化學灌漿材料在建筑材料里不是大建材類別,但也是很關鍵、應用領域廣、市場量較大的材料類別。具備兩種功能:防滲防水功能和補強加固功能。產品的應用是通過化學灌漿泵等設備將灌漿材料壓灌入混凝土裂縫、各種軟弱或破碎巖層或地層內,使其擴散、膠凝或固化,從而達到防止裂縫滲漏水,恢復混凝土整體結構力學承載性或防水效能、增強軟弱或破碎巖層或地層的強度和整體承載作用、提高抗?jié)B透性、控制地層變形等效能,是水利水電工程、巖土地基工程、隧道和地鐵工程、礦業工程、交通工程等領域,尤其是地下工程施工和安全保障的一項不可或缺的建材。
二、建筑滲漏部位及滲漏原因分析
下面就以隧道、地鐵、橋梁、水利水電及市政工程中的建筑滲漏為例,分析工程建筑滲漏原因及化學灌漿的使用。
橋梁工程混凝土常見的滲漏問題:
1、結構混凝土滲漏
1)混凝土澆筑或振搗不到位造成的蜂窩、麻面區域(尤其是鋼筋密集部位)滲漏;

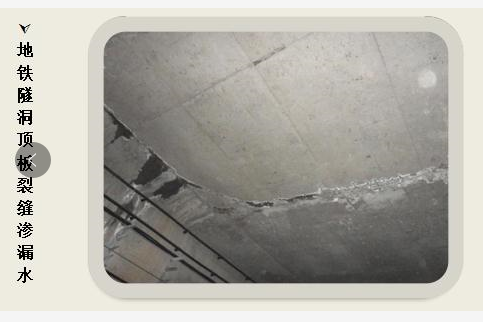

2)結構部位出現裂縫造成滲漏水;
3)新老結構混凝土之間,因防水層無法銜接等原因造成滲漏;

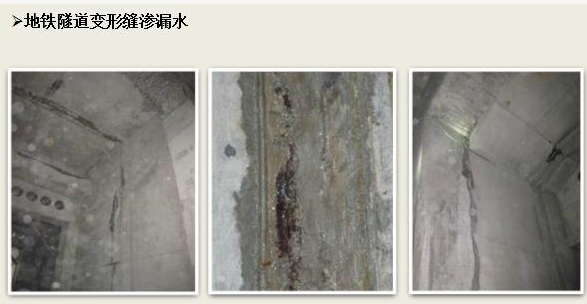

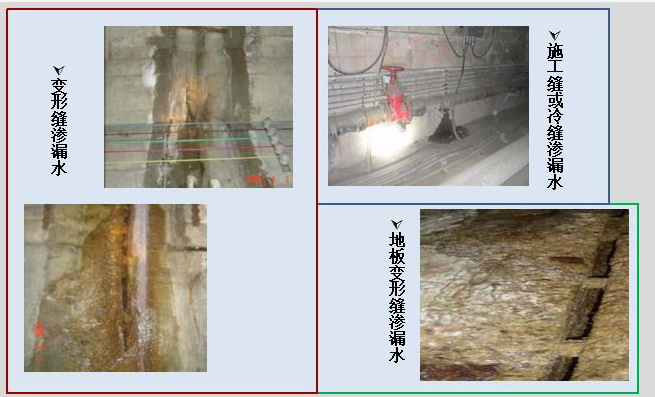

2、變形縫、誘導縫滲漏:
1)變形縫固定不到位,澆筑砼發生偏移,造成滲漏水;
2)結構伸縮縫變形大于止水帶變形和外防水層變形,止水失效造成滲漏水;
3)止水帶在澆筑同時被破壞或止水帶質量低劣等造成滲漏。

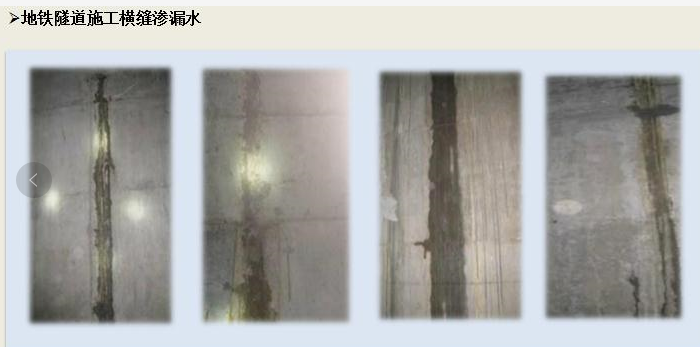

3、施工縫滲漏:

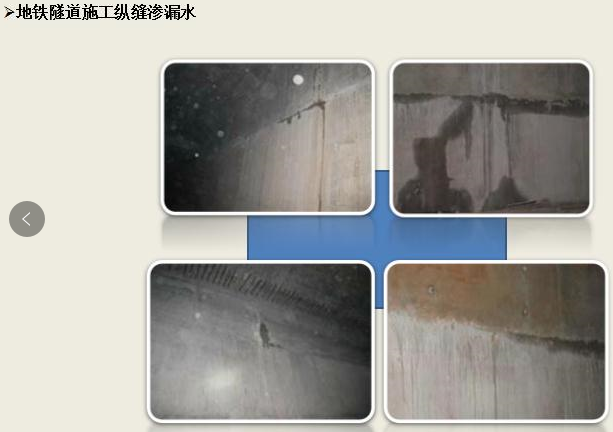

1)施工縫砼結合部位澆筑不到位、缺陷等造成滲漏水;
2)施工縫處的防水或止水層出現問題或破壞造成滲漏水;
4、預埋件或穿墻管滲漏:
1)管周圍砼振搗不密實、管與砼結構部位為采用防止水措施或密封收頭等失敗等出現滲漏水。

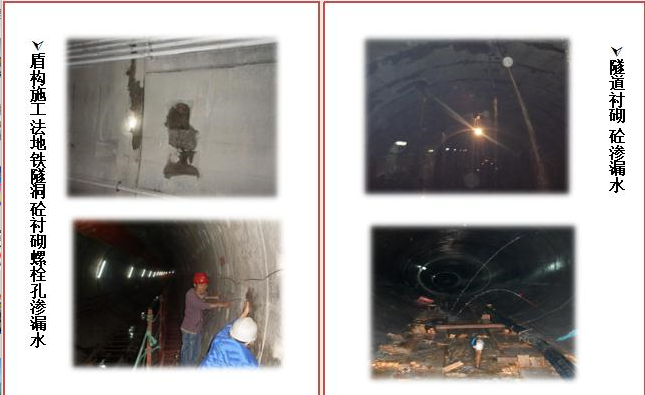

2)盾構施工隧洞混凝土預制管片接縫滲漏水、螺栓孔滲漏水、混凝土管片裂縫滲漏水等。

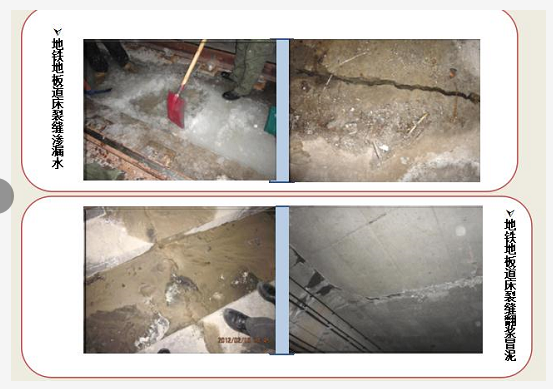

3)鉆爆施工洞段(暗挖法)道床底板仰拱砼翻漿冒泥、滲漏水。
橋梁工程應用化學灌漿處理的工程問題:

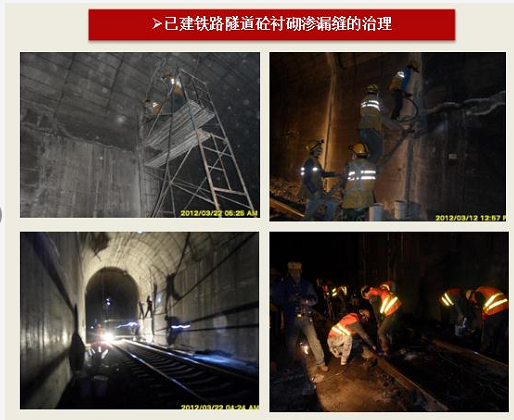

橋梁工程,尤其是鐵路和高鐵橋梁工程質量要求和防水要求很高(承載重、震動大等)。由于各種原因致使橋梁砼不可避免地存在一些裂縫,裂縫的存在會造成砼內部鋼筋銹蝕進而破壞砼的強度、裂縫會在列車的運行震動下進一步擴展進而破壞,影響砼整體強度。都需要采用高性能化學灌漿技術、碳纖維黏貼等進行修補處理。
水利水電工程應用化學灌漿處理的工程問題:
水電能源是我國第二大能源,同時我國也是水利大國,水利水電大壩數量眾多,隨著水利水電設施的快速發展,其建筑物的滲漏水等病害的整治和防護,越來越凸顯而出,尤其是大壩溢流面、消力池、泄洪洞等重要過水建筑物混凝土結構容易出現裂縫、伸縮縫滲漏水或缺陷,需要修補加固。面板壩面層混凝土開裂滲漏水的整治等,對化學灌漿材料的需求將有非常大市場潛力。
市場主要應用點如下:
大壩基巖斷層、破碎帶防滲帷幕灌漿;
大壩溢流面、泄洪道、消力池底板等混凝土裂縫、伸縮縫防滲及補強加固灌漿;
水工隧道混凝土襯砌裂縫及伸縮縫滲漏及補強加固灌漿;
面板壩混凝土裂縫防滲灌漿等。
市政地下工程常見的滲漏水問題:

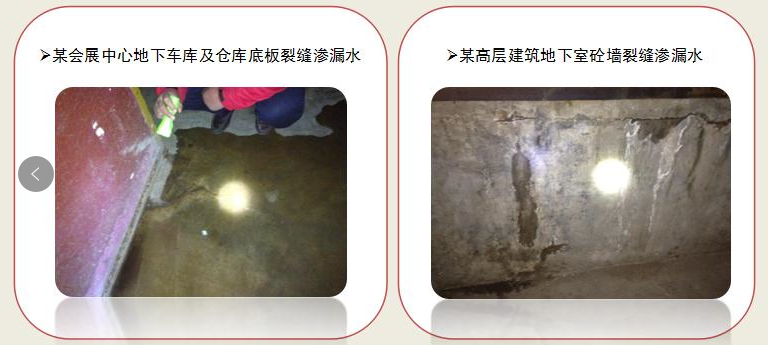

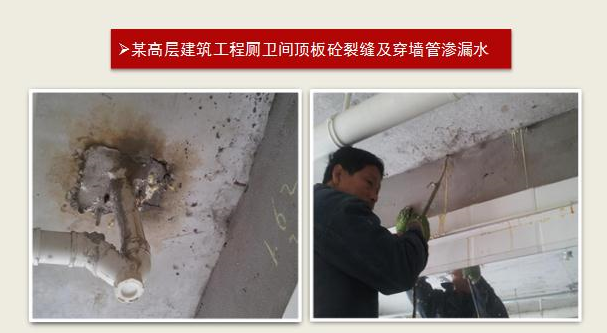

市政地下工程滲漏水問題主要有:高層建筑地下停車場、地下室、電梯井、過街通道等工程各種接縫、變形縫、穿墻管道與混凝土接縫處等滲漏水的快速有效治理。
三、常用的化學灌漿設備有那些
四、化學灌漿的施工工藝
1、灌漿施工工藝——造孔
造孔是化灌的一個重要工藝環節,需要根據工程問題特點和達到的要求來制定可行的方法。一般三種:1)打斜孔或垂直孔安裝注漿咀;2)表面黏貼注漿咀,整條縫表面封縫處理;3)騎縫鑿縫埋設灌漿管,在縫表面采用封縫膠泥、聚合物砂漿或環氧樹脂砂漿封縫處理。
一般混凝土工程采用打斜孔注漿較多,采用的鉆頭為16mm、14mm的沖擊鉆頭,根據砼的厚度和裂縫深度,確定打孔深度,再選用合適直徑和長度的注漿咀。
2、一般性砼滲漏水裂縫的治理
打孔的直徑和深度。一般混凝土工程采用打斜孔注漿較多,采用的鉆頭為16mm、14mm的沖擊鉆頭,根據砼的厚度和裂縫深度,確定打孔深度,再選用合適直徑和長度的注漿咀。孔的垂直深度不超過砼厚度的1/3~1/2。采用深淺孔交叉布置,淺孔深度為砼1/3左右,灌入灌漿材料。深孔深度為砼的1/2左右,灌入灌漿材料。

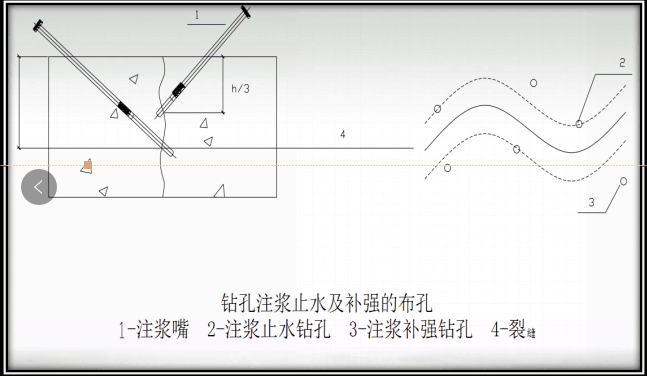

布孔的角度和孔距。布孔的角度一般為45~60 °,孔距一般在30~50cm。如下圖所示:
垂直布孔、騎縫黏貼灌漿咀的灌漿孔斜孔布置方法:
1.對于砼厚度在250mm以內的裂縫應采用騎縫垂直布孔,造孔深度為砼厚度1/2左右。

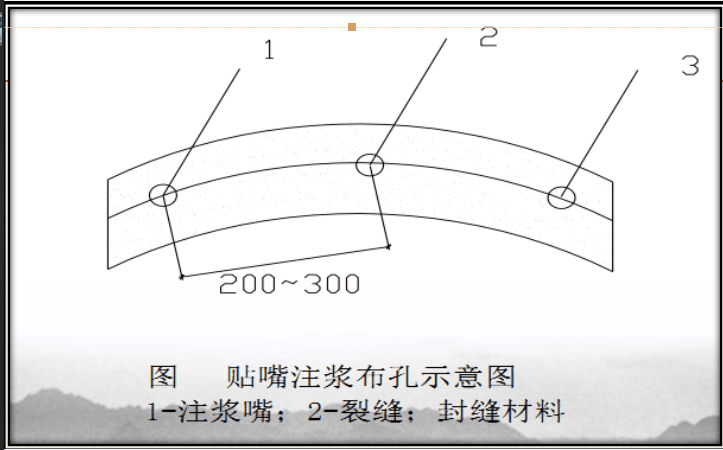

2.砼表面裂縫很小,不到0.2mm時,可以采用騎縫黏貼灌漿咀方式布孔,孔距一般在20~30cm。如下圖所示:
3、砼伸縮縫滲漏水的治理

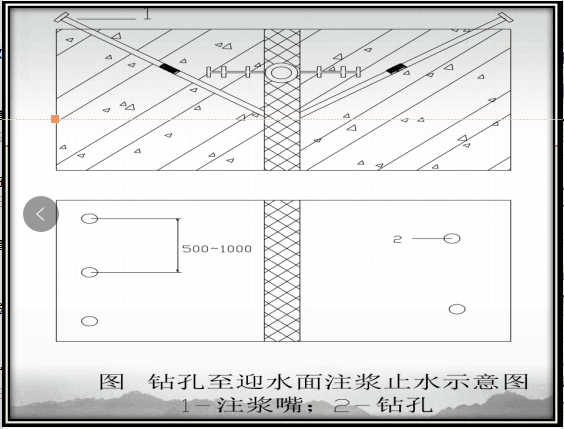

1.打孔的直徑、深度度和位置:一般混凝土工程采用打斜孔注漿較多,采用的鉆頭為16mm、14mm的沖擊鉆頭,根據砼的厚度和伸縮縫止水帶安裝的位置來確定打孔深度和位置,再選用合適直徑和長度的注漿咀。一般注漿孔要布置到止水帶后面的迎水面位置,并不得穿過止水帶。
2.布孔的角度和孔距布孔的角度一般為45~60 °,孔距一般在50~100cm。
4、對于底板砼伸縮縫或裂縫滲漏水的治理
伸縮縫裂縫堵水斜孔布置方法:

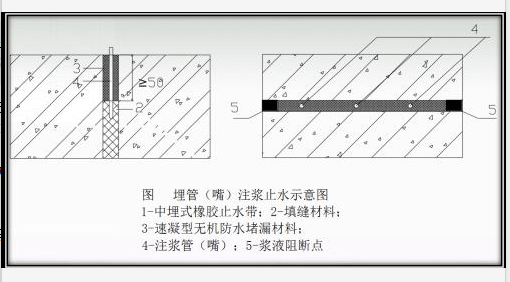

對于砼底板砼伸縮縫或裂縫滲漏水,尤其是裂縫張開較大,宜采用埋設灌漿咀布孔方法。即沿縫開槽埋設灌漿管,采用環氧樹脂砂漿、聚合物水泥砂漿、快硬水泥、速干膠泥等埋設灌漿管,間距約為50cm。
5、灌漿操作需要注意的主要事項
熟悉了解灌漿設備。操作員需要熟練了解灌漿設備的詳細操作方法、管道連接方法、設備的清洗、基本維護等知識需要。
灌漿咀安裝到位。安置灌漿咀時,一定要將上面的四方螺母擰緊到位,使下面的橡膠密封套完全漲塞開,直到難以再擰緊為止。
灌漿壓力的控制。灌漿壓力一般控制在0.3~0.5MPa,在灌漿時灌漿壓力如果趨于不斷上升且瞬時超過0.5MPa時,一定要控制好灌漿機開關,待壓力下降時在氣動灌漿機。或基本不下降時可換孔注漿。
安全注意事項。灌漿時,必須至少兩人一組,一人看管和操作灌漿機,一人負責手扶并按住壓灌漿咀與灌漿管連接處,禁止正面對著灌漿咀!以防壓力過大時,灌漿咀與灌漿管脫開,漿液飛濺到臉上或身上。
