常見問 題現象 |
外墻洞口上蓋板根部滲漏,下蓋板排水不暢 |
規范標準 相關規定 |
《建筑防水工程技術規程》DBJ 15-19-2006 4.5.1.2 突出墻面的腰線、檐板、窗楣板上部都應做防水處理,并設置不小于5%的向外排水坡,下部應做滴水,板面與墻面交角處應做直徑50mm圓角。 4.5.1.8 外墻面空調口、通風口、設備洞口及其他洞口,洞口底面應向室外傾斜,其坡度應不小于5%,或采取防雨水倒灌的措施。 |
原因分析 |
1、下托板面砂漿向外排水坡度不足,雨水倒灌室內。 2、上蓋板面不做防水層,如上蓋板根部混凝土產生開裂、蜂窩或澆搗振搗不足產生滲漏時影響室內。 3、上蓋板邊緣滴水線設施不足,雨水倒灌入室內。 4、上飄板根部與墻體未設置反坎梁導致磚砌體與飄板之間的縫隙滲水。 |
預防措施 |
1、下托板砂漿應設置坡度≥5%,且宜選用吸水率低的聚合物水泥防水砂漿。 2、上飄板根部與墻體設置反坎梁。 3、上蓋板應做防水砂漿找平找坡層,并采用聚合物水泥防水涂料作防水增強層,蓋板邊緣設置滴水線。 |
一般工序 |
1、澆筑上下蓋板,要求上蓋板飄出寬度不少于200mm (具體尺寸應按洞口實際大小而定,以建筑設計為準),下飄板應按設計尺寸而定。 2、清理上、下板飾面基面并灑水濕潤。 3、上蓋板批抹摻外加劑防水砂漿,要求坡度≥5%,并反上外墻立面200mm,與外墻防水層搭接,且陰角部位加設熱鍍鋅鋼絲網,規格同外墻掛網。 4、上蓋板加設一道5mm厚聚合物水泥防水砂漿或2mm厚聚合物水泥防水涂料增強層,并與外墻防水層搭接。 5、在上蓋板下部邊緣設置批抹滴水線。 6、下飄板采用聚合物水泥砂漿進行批抹,要求坡度≥5%。 7、完成上、下板外墻飾面層。 |

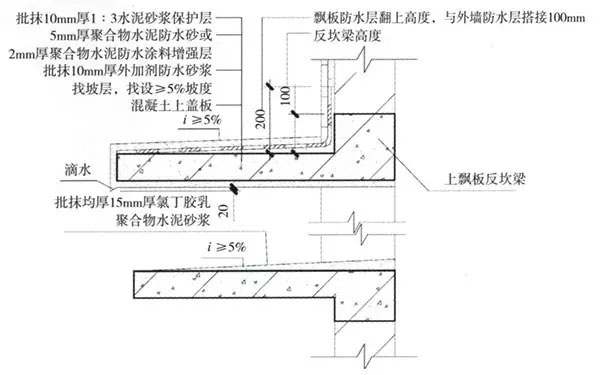

參考圖示 |
|
