常見問 題現象 |
穿墻管周邊滲漏 |
規范標準 相關規定 |
《建筑防水工程技術規程> DBJ 15-19-2006 4.5.1.4 外墻的各類預埋件、安裝螺栓以及穿過外墻管道(槽)、套管等與外墻體交接處應預留凹槽并嵌填密封材料。 4.5.1.9 穿過外墻防水層的管道應采用套管,套管宜比外墻面凸出20mm,且向室外方向傾斜10%坡度,管道周邊預留伸縮縫并嵌填密封材料。 |
原因分析 |
1、嵌填管道、套管的密封膠采用"角膠"形式嵌填,沒有預留凹槽進行嵌填。 2、密封膠不是采用低彈性模量的耐候密封膠,甚至沒有嵌填密封膠。 3、套管內部材料無按要求嵌填密實,且無向外傾斜坡度。 4、外墻防水層沒有在管道周邊沒有設置防水增強層。 5、管道與墻體接縫采用發泡聚氨酯填充,聚氨酯老化失效后形成漏水通道。 |
預防措施 |
1、外墻宜采用套管式管道,并預埋在砌體或混凝土內。 2、安裝套管時在預留孔洞中設置10%的向外傾斜坡度,并安裝牢固不松脫。 3、安裝管(套)與墻體空隙應嵌填聚合物水泥防水砂漿或灌注聚合物類水泥膠漿。 4、套管內與管道間空隙應使用聚合物水泥凈漿密封。 5、管道與套管的縫隙、套管與墻體交接部位預留凹槽,槽內嵌填耐候高分子密封膠。 6、在管道、套管周邊應涂刷聚合物水泥基防水涂料(Ⅱ、Ⅲ型)增強層,并翻上≥20mm。 |
一般工序 |
1、砌筑外墻并預留管道孔洞,管壁預留空隙為10~20mm。 2、安裝管道或套管,并向外傾斜10%。安裝套管應牢固不松動。 3、預留孔與套管之間嵌填聚合物水泥砂漿或灌注聚合物類水泥膠漿,要求嵌填密實、 飽滿,無脫空、蜂窩現象。 4、套管與管道內部材料應使用耐候合成高分子密封膠密封。 5、管道及預留孔周邊600mm范圍內批抹7mm厚氯丁膠乳聚合物水泥防水砂漿及加涂1.5mm聚合物水泥基防水涂料作增強處理,并與外墻防水層搭接不少于100mm。 6、外墻飾面施工,飾面層與管道或套管管根部位預留密封膠凹槽。 7、管根部位留置寬度7~10mm、深度5mm的凹槽,并嵌填耐候密封材料,不應采用"角膠"形式嵌填窗框進行密封。 |

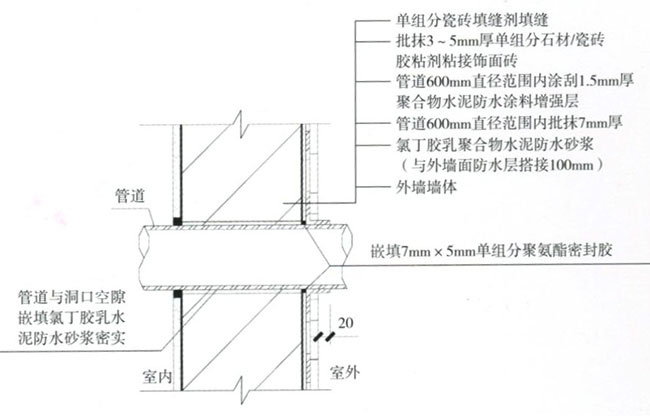

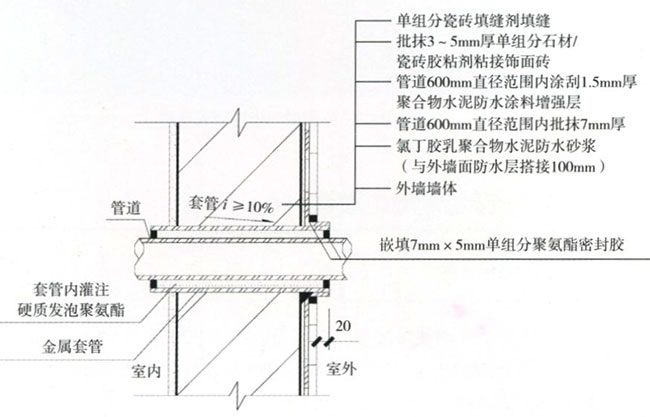

參考圖示 |
|
