常見問 題現象 |
外墻對拉螺桿滲漏 |
規范標準 相關規定 |
《建筑外墻防水工程技術規程》JGJ/T 235-2011 6.2.1 外墻結構奉面的油污、浮漿應清除,孔洞、縫隙應堵塞抹平,不同結構材料交接處的增強處理材料應固定牢固 |
原因分析 |
1、外墻采用套管式對拉螺桿,外墻施工時沒有對螺桿孔進行封堵密實。 2、嵌固式對拉螺桿沒有安裝止水環,或止水環焊接不嚴密。 3、嵌固式對拉螺桿切除后沒有對其根部鑿出凹槽并進行聚合物類防水砂漿嵌填密實。 |
預防措施 |
1、采用套管式對拉螺桿在外墻施工時必須對其孔洞灌注聚合物類水泥膠漿或硬質發泡聚氨酯材料,要求嵌填嚴密,嚴禁采用砂漿在螺桿套管兩端直接批抹封堵。 2、嵌固式對拉螺桿止水環應滿焊牢固,焊接后檢查焊接質量,并清除表面浮焊及焊渣。 3、嵌固式對拉螺桿應先對其根部鑿出凹槽并切除后采用聚合物類防水砂漿嵌填密實,待防水砂漿干固后在迎水面涂刷1.5mm聚合物水泥基防水涂料(Ⅱ、Ⅲ型)增強層。 4、宜采用工具式(或三段式)對拉螺桿進行模板安裝。 |
一般工序 |

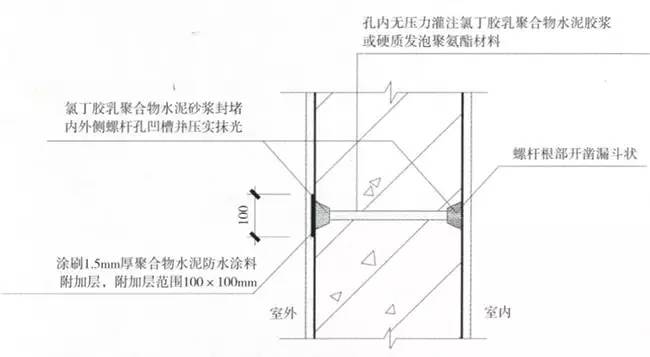

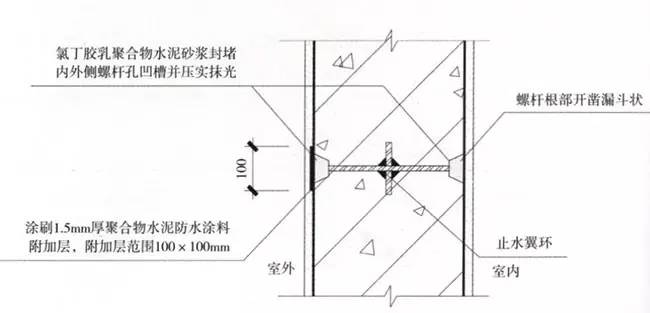

一、外墻套管式對拉螺桿防水密封工序: 1. 擴大對拉螺桿兩端部位混凝土并成漏斗狀,剔除多余套管。 2. 墻體外側采用聚合物氯丁膠乳水泥砂漿封堵,并養護14d。 3. 在墻體內側對套管內灌注無壓力聚合物類水泥膠漿或硬質發泡聚氨酯材料,要求嵌填嚴密,表面平整。 4. 在墻體迎水面一側,施工螺桿位置涂刷1.5mm厚聚合物水泥防水涂料附加層,附加層范100 x 100mm。 二、外墻嵌固式對拉螺桿防水密封工序: 1. 逐個剔除墻體內、外側對拉螺桿根部混凝土,并形成漏斗狀。 2. 清理浮塵碎屑并澆水濕潤。 3. 用聚合物氯丁膠乳水泥砂漿封堵內外側螺桿孔凹槽并壓實抹光。 4. 在墻體迎水面一側,施工螺桿位置涂刷1.5mm厚聚合物水泥防水涂料附加層,附加層范100mm x 100mm。 |
參考圖示 |
|
